4 рэверсіўныя вузкія пракатныя станы высокай паласы

Высокія вузкапалосныя рэверсіўныя пракатныя станы GRM-S 4 завода GRM Rolling Mill прызначаны дляпрэцызійная пракатка вузкіх палос шырынёй да 140 мм. Стан, абсталяваны рэверсіўнай структурай пракаткі, ПЛК, сэнсарным экранам і сістэмай сервоуправления, забяспечвае шматпраходную пракатку шчылінных палосных матэрыялаў з выдатнай дакладнасцю таўшчыні, роўнасцю палос і якасцю краю. Гэта ідэальнае рашэнне для высокакаштоўных прыкладанняў, якія патрабуюць як дакладнасці, так і гнуткасці вытворчасці.

Адправіць запыт

Апісанне Прадукта

Одностендовые рэверсіўныя станы GRM падыходзяць для дакладнай пракаткі розных матэрыялаў, уключаючы крэмніевую сталь, нержавеючую сталь, алюмініевыя і тытанавыя сплавы. Зварачальны рэжым пракаткі дазваляе гнуткае планаванне праходаў у залежнасці ад уласцівасцяў матэрыялу і таўшчыні мэты.

Дзякуючы кампактнай кампаноўцы і высокім суадносінам кошт-прадукцыйнасць, млын асабліва падыходзіць для дробна-сярэднесерыйнай вытворчасці, даследаванняў і распрацовак і апрацоўкі з некалькімі спецыфікацыямі.

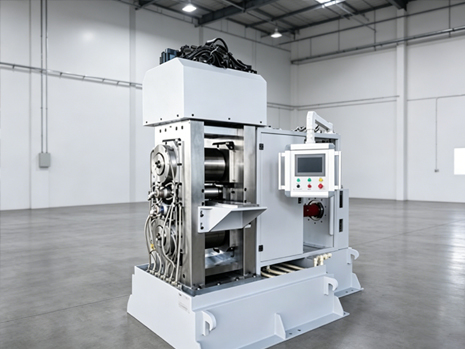

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Прыдатныя матэрыялы

Палоскі з срэбра і сплаву срэбра

Палоскі з алюмініевага сплаву

Плакаваныя паласы на аснове алюмінія

Палоскі з нержавеючай сталі

Сіліконавыя сталёвыя палоскі

Тытанавы сплаў і плакаваныя тытанам палоскі

Канфігурацыя

Адна прыёмная платформа з абодвух бакоў ўваходу і выхаду

Галоўны блок 4-высокага рэверсіўнага пракатнага стана

Верхні і ніжні валкі з незалежным прывадам для асінхроннай пракаткі

PLC + HMI + інтэграваная сістэма кіравання Servo

Silver alloy and titanium strip rolling on narrow strip mill

Тэхнічныя дадзеныя

Тып падстаўкі	4-высокі рэверсны млын з адной клетай
Таўшчыня ўводу	0,5 – 10 мм
Выхад Таўшчыня	0,2 – 0,8 мм
Шырыня паласы	100 – 140 мм
Дапушчальная таўшчыня	±0,015 мм
Змазка падшыпнікаў	Аўтаматычная алейная змазка замкнёнага контуру
Дыяметр рэзервовага рулона	Φ300 × 200 мм
Дыяметр працоўнага рулона	Φ120 × 200 мм
Дызайн Хуткасць	0 – 0,4 м/с
Rolling Force	≥ 80 т

Перавагі

Рэверсіўны Rolling Design

Гнуткі кантроль пропуску для розных матэрыялаў і дыяпазонаў таўшчыні.

Высокая дакладнасць кантролю

4 рэверсіўныя вузкастужныя пракатныя станы абсталяваны поўным сервоприводом і сістэмай кіравання PLC, якая забяспечвае дакладнасць таўшчыні да ±0,015 мм.

Кампактная канструкцыя падстаўкі для млына

Планіроўка аднаго стэнда з невялікай плошчай ідэальна падыходзіць для дробна- і сярэднесерыйнай вытворчасці з некалькімі спецыфікацыямі прадукту.

Параметры

Электрамагнітная сістэма падагрэву рулонаў (150–250°C)

Дазваляе пераключацца паміж рэжымамі халоднай і цёплай пракаткі.

Структура пераўтварэння 4-высокага ў 2-высокі

Зарэзервавана для будучага пашырэння працэсу і гарачай пракаткі.

FAQ

Q1: Якая максімальная шырыня паласы?

GRM: максімальная шырыня паласы складае 140 мм, прызначана для дакладнай пракаткі вузкай паласы.

Пытанне 2: Ці можа млын апрацоўваць нержавеючую сталь і крэмніевую сталь?

ГРМ: Так. Нашы 4 рэверсіўныя вузкапалосныя пракатныя станы асабліва падыходзяць для матэрыялаў, якія складана пракатваць, такіх як нержавеючая сталь і крэмніевая сталь.

Q3: Ці можа млын працаваць з лініямі адпалу або траўлення?

ГРМ: Так. GRM можа забяспечыць інтэграваныя рашэнні, уключаючы лініі адпалу, сістэмы травлення і абсталяванне для апрацоўкі рулонаў.

GRM спецыялізуецца на рашэннях для дакладнай пракаткі вузкіх палос, забяспечваючы абсталяванне з высокай дакладнасцю, надзейнасцю і эканамічнай эфектыўнасцю. У дадатак да аднаклецевых рэверсіўных станоў мы таксама прапануем кампактныя шматклецевыя пракатныя станы, лініі бесперапыннай пракаткі і індывідуальныя сістэмы апрацоўкі металу.
Звяжыцеся з намі сёння, каб атрымаць індывідуальнае рашэнне для пракату, якое адпавядае вашым патрабаванням да матэрыялаў і вытворчасці.
