CTC бесперапынна транспанаваная правадная лінія

GRM Rolling Mill CTC Continuously Transponed Conductor Line можа пахваліцца стабільнай працай і высокай дакладнасцю, падтрымлівае рэгуляванне хуткасці і індывідуальныя канфігурацыі і шырока прымяняецца для вытворчасці прэцызійных правадоў у трансфарматары, новых энергетычных аўтамабілях, бытавой тэхніцы, медыцыне і аэракасмічнай электратэхніцы. Звяжыцеся з намі!

Адправіць запыт

Апісанне Прадукта

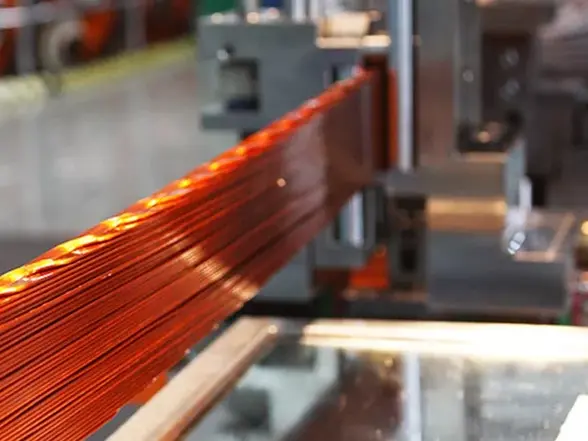

Лінія GRM Rolling Mill CTC Continuously Transposed Conductor Line бесперапынна транспануе ад 5 да 47 нітак, пакрываючы халоднаапрацаваныя бескіслародныя медныя правады ізаляцыйным лакам і абкручваючы іх ізаляцыйнай паперай і іншымі ізаляцыйнымі матэрыяламі. Затым праваднікі скручваюцца ў кампактны і акуратна размешчаны праваднік прамавугольнага перасеку.

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Галіны прымянення

1. абмоткі трансфарматара

2. Кампаненты EV

3. Бытавая тэхніка

4. Медыцынскія вырабы

5. Аэракасмічныя электрычныя вузлы

Галоўны тэхналагічны працэс

Аплата→Паралельнае накіраванне→Дакладнае перамяшчэнне→Ізаляцыйнае абкручванне (неабавязкова)→Нацягванне

Тэхнічныя характарыстыкі

Параметры аднаго правадніка	Мін	Макс
Таўшчыня	1,15 мм	3,15 мм
Шырыня	3,0 мм	12,5 мм
Суадносіны шырыня/таўшчыня	3:1	8:1
Таўшчыня эмалі	0,08 мм	0,18 мм

Параметры правадыра CTC	Мін	Макс
Хуткасць вытворчасці	1 м/хв	15 м/хв
Колькасць правадыроў	5 (няцотныя)	47 (няцотныя)
Вышыня (мм)	5.0	80.0
Шырыня (мм)	6.0	26.0
Крок транспазіцыі (мм)	20	280
Суадносіны вышыні/шырыні	1:3	8:1
Хуткасць транспазіцыі	colspan=“2”	150 разоў/мін

Асноўныя характарыстыкі

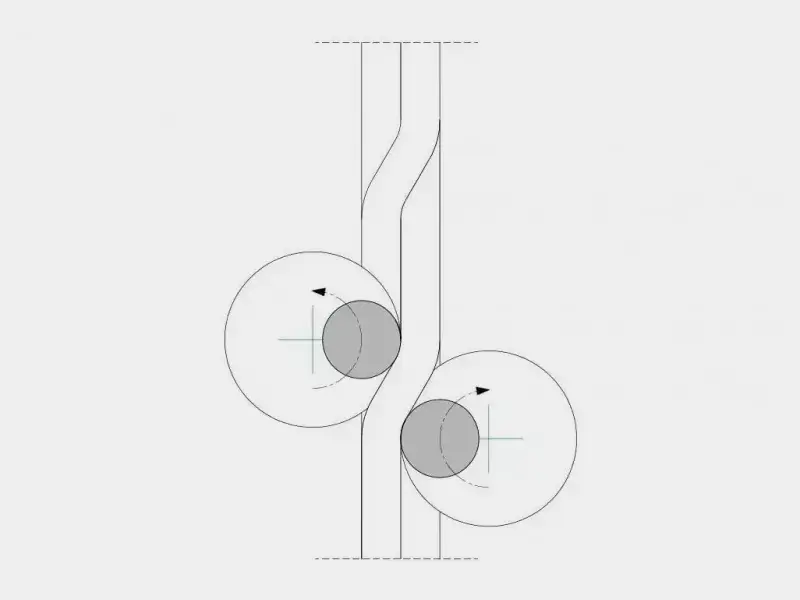

1. Дакладная сістэма транспазіцыі для стабільнага выраўноўвання правадніка

2. CTC Continuously Transposed Conductor Line можа быць сумяшчальны з плоскімі меднымі праваднікамі з эмаляваным пакрыццём

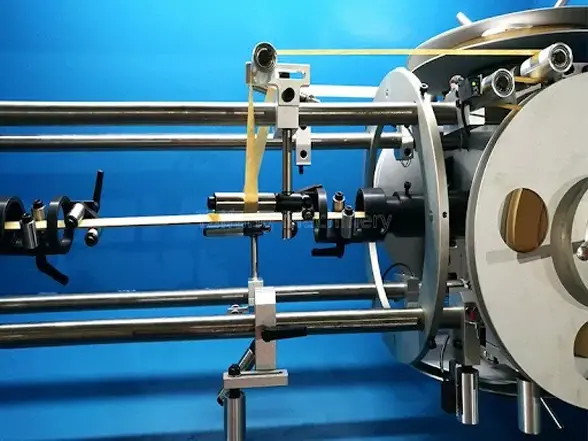

3. Дадатковы блок для ўпакоўкі ізаляцыйнай паперы

4. Сістэма нацяжэння і намоткі з сервоприводом

Тэхнічныя перавагі

Вытворчасць GRM абсталявана онлайн-сістэмамі нанясення пакрыццяў і інспекцыі, здольнымі апрацоўваць спецыяльныя магнітныя правады з шматслаёвым эмалевым пакрыццём. Апрацоўка свежага пакрыцця на тым жа прадпрыемстве паляпшае характарыстыкі электрычнага супраціву і павышае якасць паверхні правадніка. Пастаянны маніторынг у інтэрнэце дадаткова забяспечвае ўзгодненасць памераў і доўгатэрміновую стабільнасць працы.

FAQ

1. Што такое праваднік КТК?

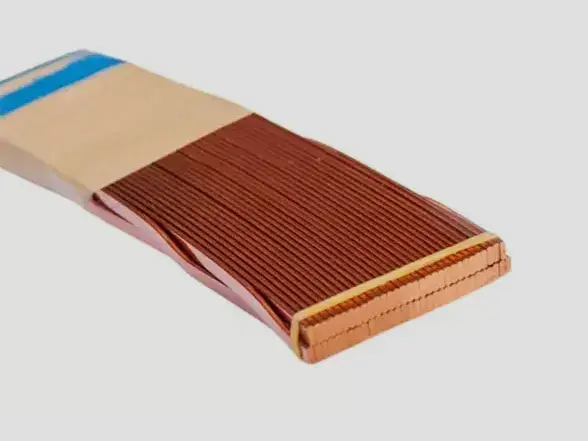

CTC (Continuously Transposed Conductor) - гэта прастакутны пучок праваднікоў, зроблены шляхам бесперапыннага перамяшчэння некалькіх ізаляваных плоскіх правадыроў для памяншэння страт на віхравы ток у трансфарматарах.

2. Якія матэрыялы можа апрацоўваць лінія?

Лінія ў асноўным прызначана для бескіслароднай плоскай медзі з эмаляваным пакрыццём і звязаных з імі матэрыялаў магнітнага дроту.

3. Ці можна наладзіць машыну?

так. GRM забяспечвае індывідуальныя канфігурацыі ў адпаведнасці з памерамі правадыра, хуткасцю вытворчасці, ізаляцыйнай структурай і кампаноўкай завода.

Гатовы абнавіць вытворчасць магнітнага дроту?

Звяртайцеся да GRM, каб атрымаць індывідуальныя рашэнні для вытворчасці правадыроў CTC, прызначаныя для дакладнай апрацоўкі плоскіх правадоў, прымянення трансфарматараў і сучаснай вытворчасці магнітных правадоў.
