Лінія па вытворчасці стужкі фотаэлектрычных шын

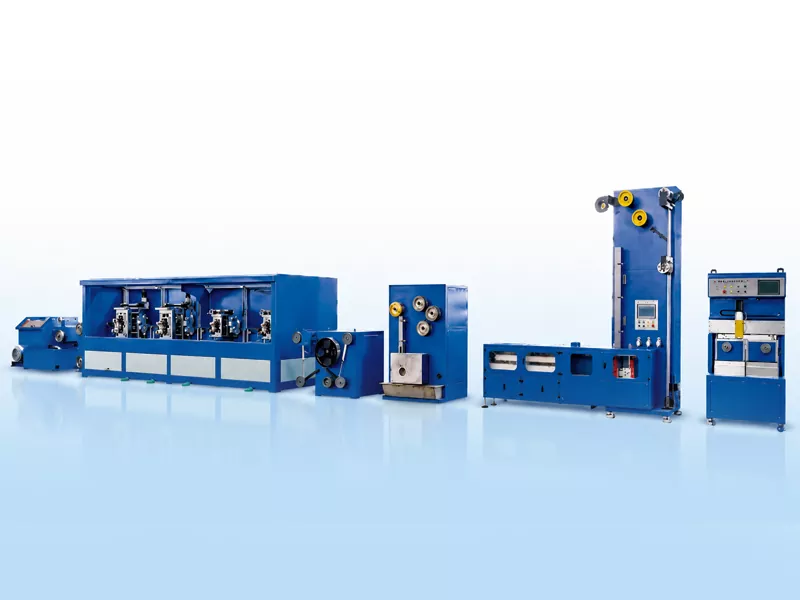

Вытворчая лінія GRM PV Busbar Ribbon прызначана для бесперапыннай перапрацоўкі круглага дроту з бескіслароднай медзі TU1 у высокадакладную плоскую токаправодную стужку з луджаным пакрыццём. Лінія прыдатная для вытворчасці фотаэлектрычнай стужкі злучэнняў, стужкі шын і святлоадбівальнай стужкі шын.
Поўная лінія аб'ядноўвае валачэнне дроту, прэцызійную пракатку, бесперапынны адпал, апрацоўку флюсам, нанясенне гарачага алавянага пакрыцця і аўтаматычны прыём. Гэта дапамагае вытворцам фотаэлектрычных стужак кантраляваць дакладнасць шырыні і таўшчыні, якасць бляшанага пакрыцця, прамалінейнасць палос і кансістэнцыю намотвання.
Вытворчая лінія шыноправоднай стужкі GRM мае каля 26 м у даўжыню і 3 м у шырыню, з агульнай масай лініі каля 14 тон. Разліковая хуткасць можа дасягаць да 150 м/хв, у залежнасці ад памеру меднага дроту, памераў гатовай стужкі, хуткасці луджання і спосабу прыёму. У тыповых умовах вытворчасці штомесячны выпуск можа дасягаць прыкладна 60-80 тон.

Адправіць запыт

Апісанне Прадукта

Ад меднага дроту да гатовай стужкі шын

Вытворчая лінія фотаэлектрычнай шыннай стужкі ў асноўным выкарыстоўвае медны дрот у якасці сыравіны. Дрот спачатку выцягваецца да неабходнага дыяметра для пракаткі, а затым фармуецца ў плоскую стужку з дапамогай дакладнай пракаткі ў некалькіх стойках. Пасля пракаткі медная стужка праходзіць бесперапынны адпал для карэкціроўкі яе механічных уласцівасцей з наступнай апрацоўкай флюсам і нанясеннем гарачага алавянага пакрыцця. Нарэшце, гатовая стужка намотваецца аўтаматычнай сістэмай прыцягнення на шпулькі або бліны.

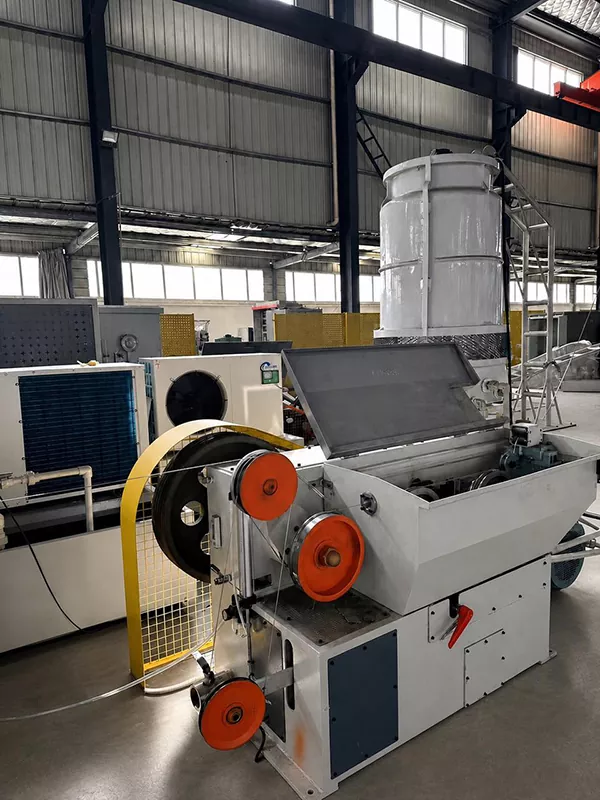

Машына для малявання

Медны дрот выцягваецца праз фільеры да дыяметра 2,6-3,0 мм, гатовы да пракаткі.

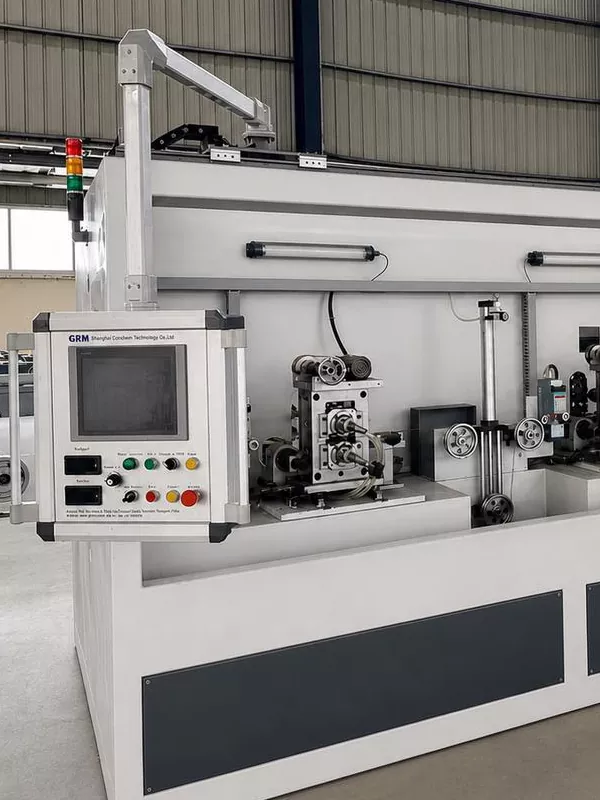

4 Падстаўка для рулонаў

Круглы медны дрот згортваецца ў плоскую стужку з кантраляванай дакладнасцю шырыні і таўшчыні.

Адпал

Для паляпшэння механічных уласцівасцей меднай стужкі выкарыстоўваецца адпал кароткага замыкання з абаронай ад інэртнага газу і астуджэннем цыркуляцыйнай вадой.

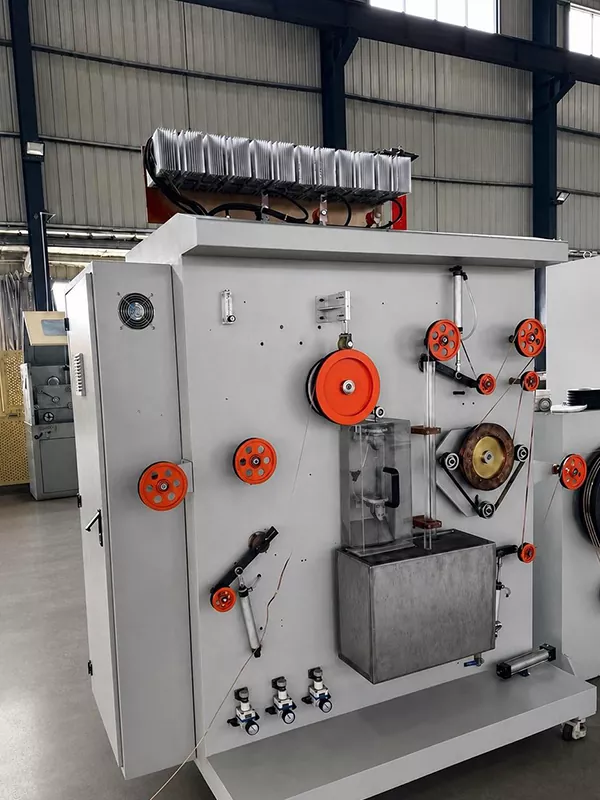

Пакрыццё з бляхі

Выкарыстоўваецца гарачае луджанае пакрыццё. Паветраныя нажы кантралююць таўшчыню пласта волава, а астуджальныя вентылятары дапамагаюць стабілізаваць якасць паверхні. Таўшчыня аднабаковага бляшанага пакрыцця: 0,01-0,025 мм.

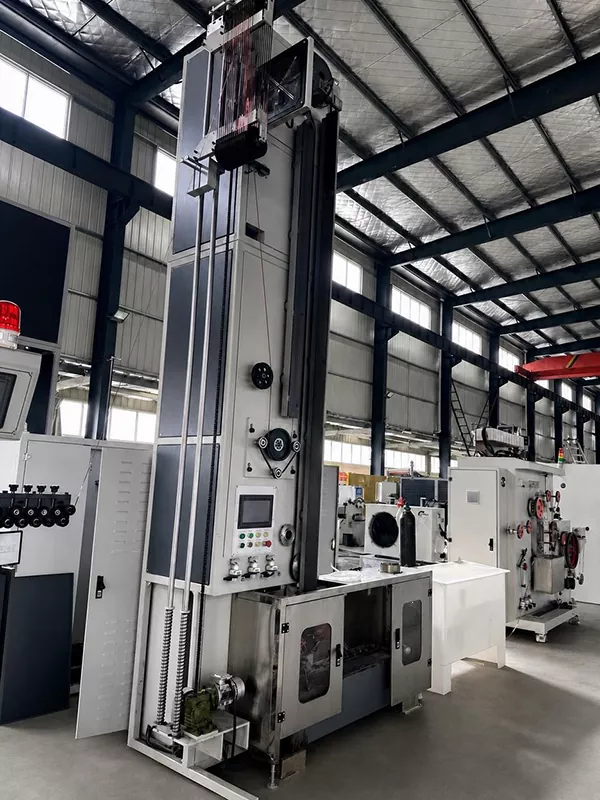

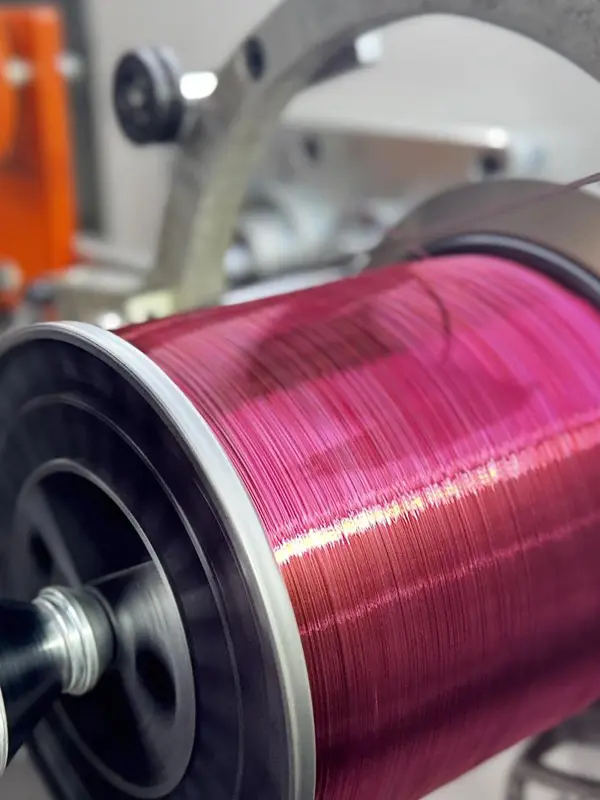

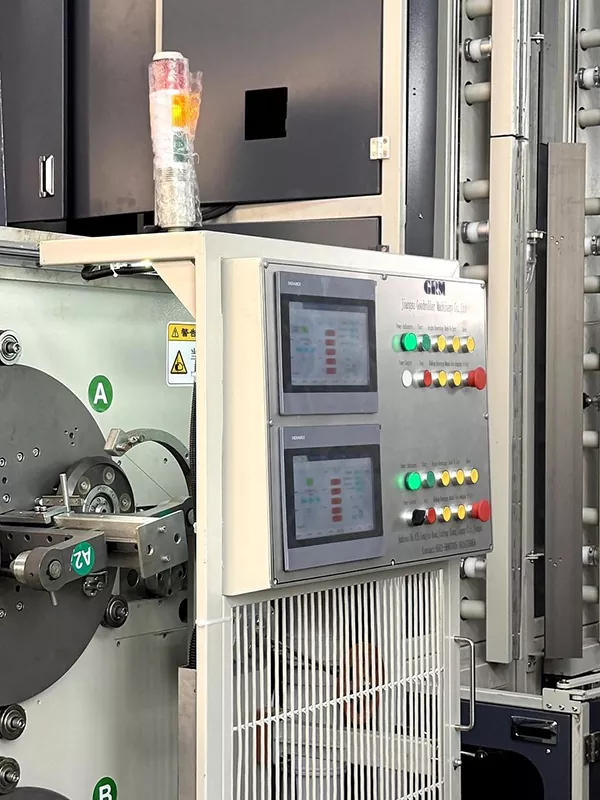

Аўтаматычная змена шпулькі

Дадатковыя функцыі ўключаюць у сябе перамяшчэнне сервопривода, аўтаматычную змену шпулькі, аўтаматычную рэзку і аўтаматычную намотку.

Дакладнасць здымкі

Намотка шпулькі: да 30 кг.

Змотванне бліноў: па жаданні 1-2 кг.

НДДКР і патэнты

З 2015 года GRM працягвае распрацоўку вытворчага абсталявання для фотаэлектрычнай злучальнай стужкі і стужкі шын. Кампанія атрымала мноства тэхнічных патэнтаў, звязаных з працэсамі дакладнай пракаткі, інтэграцыі вытворчай лініі і вытворчасці фотаэлектрычных стужак.

Запатэнтаваныя GRM тэхналогіі для абсталявання для вытворчасці фотаэлектрычных стужак

Асноўныя характарыстыкі

Бесперапынная вытворчасць ад уводу меднага дроту да выхаду гатовай луджанай стужкі шыны.
Палепшаная кансістэнцыя памераў, аднастайнасць пакрыцця і якасць намоткі.
Каардынацыя напружання і аўтаматычны прыём дапамагаюць паменшыць перапынкі ў вытворчасці і ручное ўмяшанне.
Падтрымлівае вытворчасць як стандартнай стужкі шын, так і святлоадбівальнай стужкі шын для розных патрабаванняў да матэрыялаў фотаэлектрычных модуляў.
Прадастаўляе вытворцам фотаэлектрычных стужак інтэграванае вытворчае рашэнне, арыентаванае на кіраванне працэсам, узгодненасць прадукцыі і эфектыўнасць вытворчасці.

Часта задаюць пытанні

1.Які дыяпазон памераў гатовай прадукцыі?

Шырыня аздаблення: 3-8 мм.

Таўшчыня аздаблення: 0,2-0,4 мм.

2.Якія дыяпазоны допуску і механічных уласцівасцей?

Дапушчальнае адхіленне шырыні: ±0,085 мм.

Дапушчальнае адхіленне таўшчыні: ±0,01 мм.

Трываласць на разрыў: ≥260 Мпа.

Мяжа цякучасці: 90-130 Мпа.

3.Які спосаб луджання выкарыстоўваецца?

У гэтай лініі выкарыстоўваецца гарачае бляшанае пакрыццё з поўным пакрыццём вакол стужкі, уключаючы абодва бакавыя краю.

4.Як вымяраецца шырыня і таўшчыня вырабаў?

Чацвёртая клець чатырохклецевага пракатнага стана абсталявана дзвюма лазернымі сістэмамі вымярэння, адной для вымярэння шырыні і адной для вымярэння таўшчыні. Дадзеныя вымярэнняў могуць адлюстроўвацца на HMI.

5.Якія матэрыялы можна апрацоўваць?

Лінія па вытворчасці фотаэлектрычных шынных стужак у асноўным прызначана для провада з бескіслароднай медзі TU1. Індывідуальныя канфігурацыі могуць быць прадастаўлены ў адпаведнасці з рознымі меднымі сплавамі, памерамі прадукту і спецыяльнымі патрабаваннямі да стужкі.
