Убудаваная лінія валачэння і пракаткі для прэцызійнага меднага плоскага дроту

Інтэграваная лінія валачэння і пракаткі прэцызійнага меднага дроту ад GRM - гэта індывідуальнае рашэнне для вытворчасці меднага плоскага дроту, якое аб'ядноўвае валачэнне дроту, прэцызійную пракатку, анлайн-вымярэнні і аўтаматычны прыём у адзін бесперапынны працэс. Лінія, прызначаная для вытворчасці правадоў трансфарматараў, правадыроў CTC, эмаляванага прамавугольнага дроту і вытворчасці плоскага дроту рухавікоў электрамабіляў, забяспечвае хуткасць да 400 м/мін. Гэтая інтэграваная сістэма павышае эфектыўнасць і зніжае апрацоўку матэрыялаў.

Адправіць запыт

Рэйтынг: 5.0

(Колькасць рэйтынгаў: 1)

Апісанне Прадукта

Інтэграваная лінія валачэння і пракаткі GRM аб'ядноўвае валачэнне дроту, прэцызійную пракатку, вымярэнне ў рэжыме онлайн і аўтаматычны прыём у адзін бесперапынны вытворчы працэс. Сістэма прызначана для вытворчасці высокадакладнага меднага плоскага дроту, які выкарыстоўваецца ў магнітным дроце, правадніку трансфарматара, правадыру CTC і рухавіках электрамабіляў.

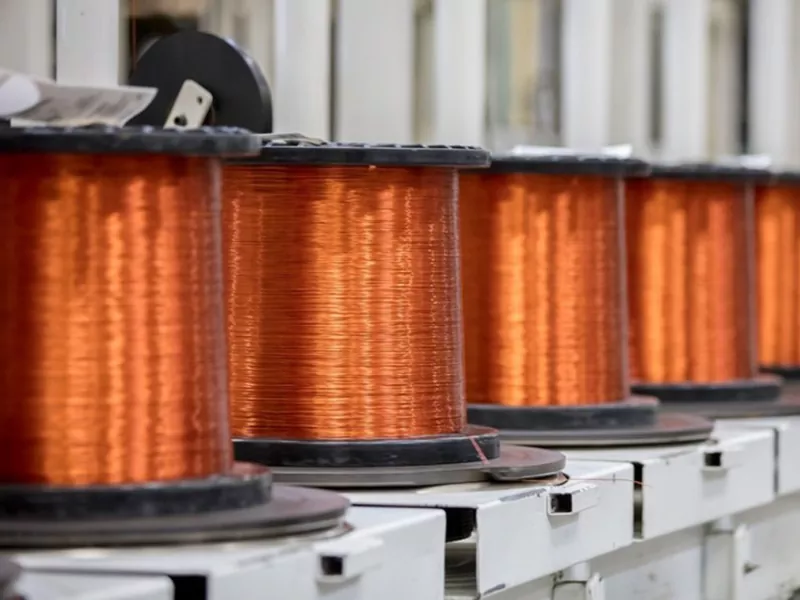

Precision copper flat wire produced on GRM integrated drawing and rolling line

Інтэграваная лінія па вытворчасці плоскага дроту GRM прызначана для бесперапыннай працыперапрацоўка меднага дроту ў прэцызійныя плоскія праваднікіса строгім допускам памераў і выдатнай якасцю паверхні.

Дзякуючы інтэграцыі працэсаў выцяжкі і пракаткі ў адну вытворчую сістэму, лінія значна павышае эфектыўнасць вытворчасці, памяншаючы ручную апрацоўку і падтрымліваючы стабільную кансістэнцыю прадукту на працягу доўгіх вытворчых цыклаў.

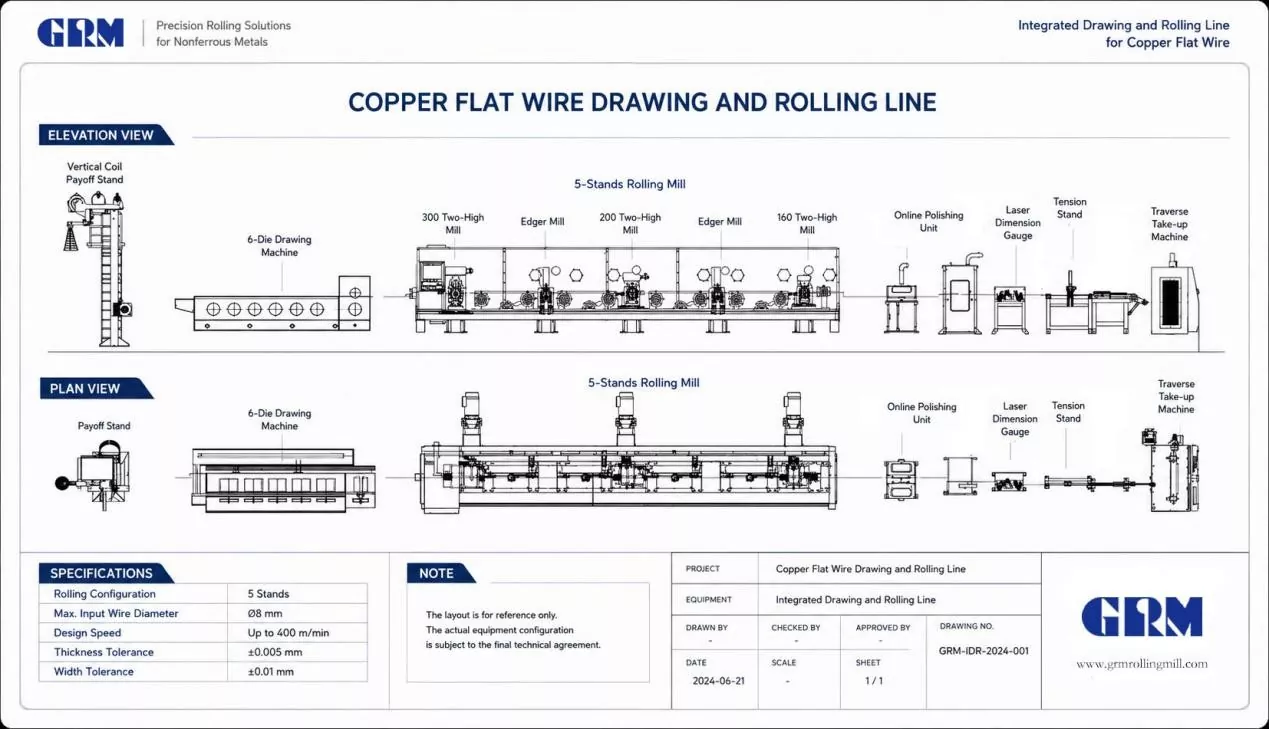

Integrated copper flat wire drawing and rolling line production process

Гнуткі і эфектыўны дызайн

Вертыкальная падстаўка для выплаты шпулькі: 1 камплект

DLF6D/500 Шэсць штампаў: 1 камплект

Двухвалковы дакладны пракатны стан: 3 камплекты

Бакавы пракатны стан: 2 камплекты

Інтэрнэт-прылада для паліроўкі і збору пылу: 1 камплект

Інтэрнэт-прылада для вымярэння таўшчыні і шырыні: 1 камплект

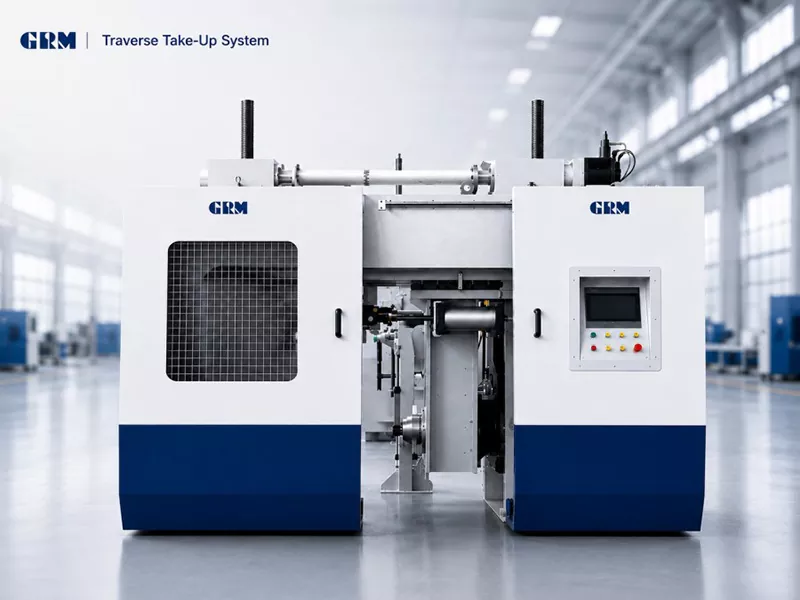

Машына папярочнага прыёму: 1 камплект

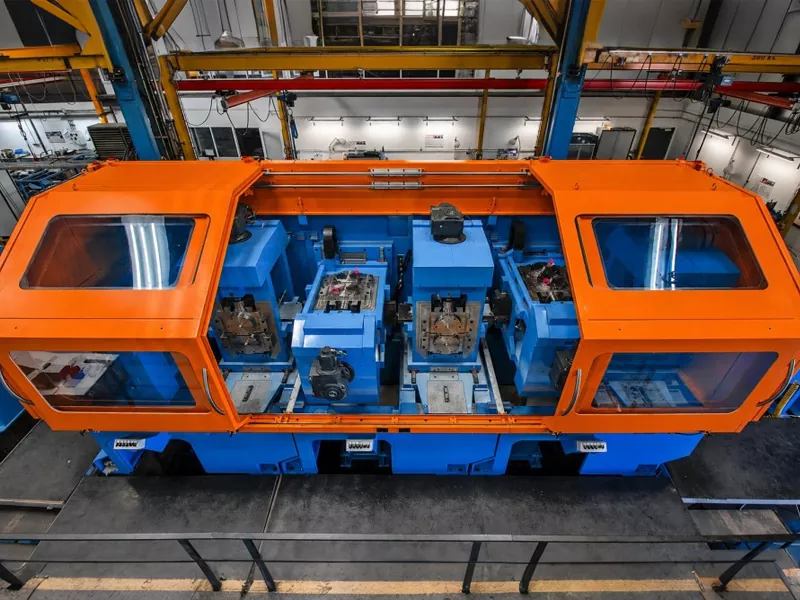

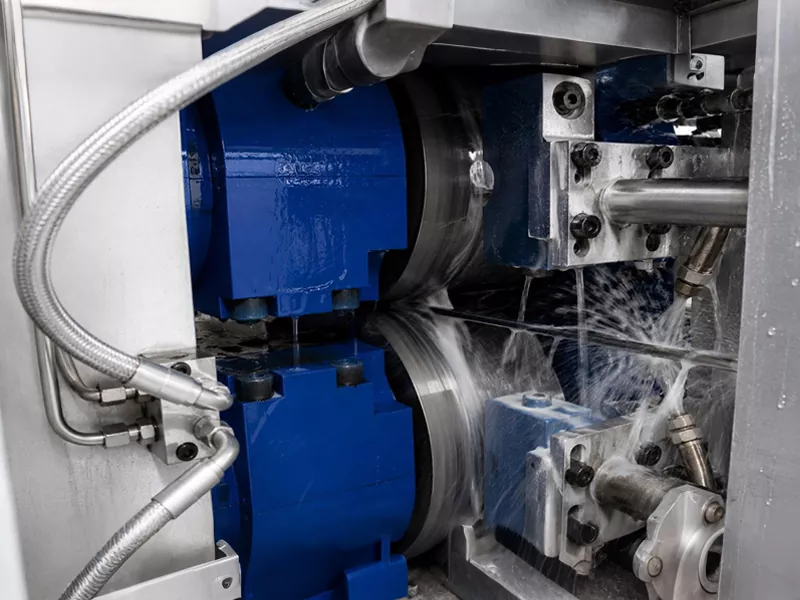

Two-roll precision rolling mill on copper flat wire production line

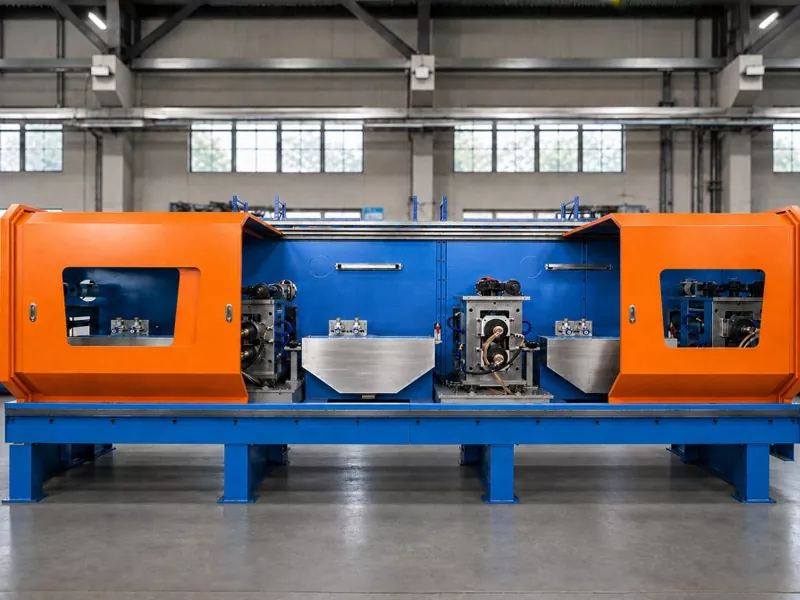

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Поўная лінія па вытворчасці меднага дроту

Інтэграваная лінія валачэння і пракаткі для прэцызійнага меднага плоскага дроту прызначана для патрабаванняў высокай дакладнасці памераў пры вытворчасці электрычных праваднікоў. З максімальнай хуткасцю 400 м/мін ён добра падыходзіць для буйнамаштабнага бесперапыннага вытворчасці меднага плоскага дроту.

У параўнанні са звычайнымі аўтаномнымі працэсамі пракаткі, інтэграваная лінія выключае прамежкавую апрацоўку матэрыялаў і забяспечвае найвышэйшую кансістэнцыю памераў на працягу ўсёй вытворчай серыі.

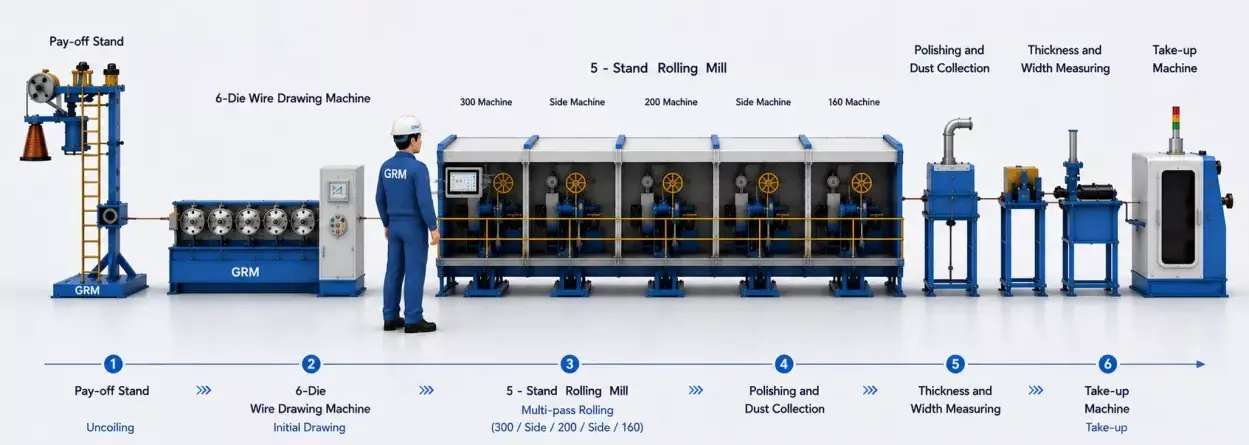

GRM integrated copper flat wire production line with 5-stand rolling mill

* Працэс вытворчай лініі можна наладзіць у адпаведнасці з памерамі прадукту кліента

ТЭХНІЧНЫЯ ХАРАКТАРЫСТЫКІ

Канфігурацыя 5-клецевы пракатны стан		ГРМ
Першы двухвысокі млын	Ø мм	300
Першы абрэз міль	Ø мм	155
Другі двухвысокі млын	Ø мм	200
Другі канцавік міль	Ø мм	155
Трэці двухвысокі млын	Ø мм	160
Дызайн Хуткасць	м/хв	400
Максімальны провад Intel	Ø мм	8
Гатовыя допускі	мм	таўшчыня: ±0,005 шырыня: ±0,01
Тыповы дыяпазон памераў гатовага плоскага дроту	мм	таўшчыня: 2.0-12 шырыня: 0,5-4,0

Тыповыя прымянення

Эмаляваны прамавугольны магнітны провад

CTC Continuously Transponed Conductor

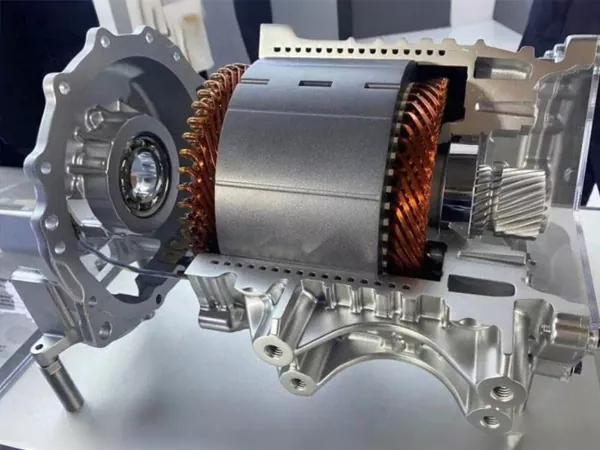

EV Motor Hairpin Conductor

Вытворчасць плоскага дроту электрамабіляў

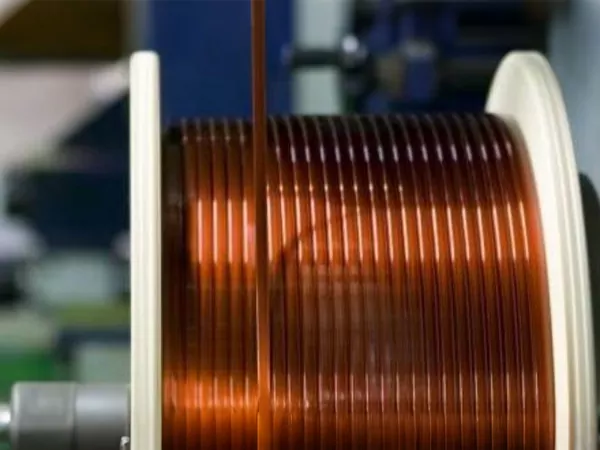

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

EV motor hairpin conductor flat wire production

FAQ

1. Ці можа гэтая вытворчая лінія вырабляць медны плоскі провад для трансфарматараў?

Так, лінія прызначана для вытворчасці высокадакладнага меднага плоскага дроту для правадыроў трансфарматараў, магнітадроту і іншых электратэхнічных прымянення.

2. Ці можна наладзіць інтэграваную лінію валачэння і пракаткі для прэцызійнага меднага плоскага дроту?

Так, GRM забяспечвае індывідуальныя рашэнні для вытворчых ліній на аснове вашага зыходнага матэрыялу, памераў гатовага дроту і патрабаванняў да вытворчасці.

3. Якой дакладнасці можна дасягнуць у працэсе дакладнай пракаткі?

Сістэма можа дасягаць допуску таўшчыні да ±0,005 мм і допуску шырыні да ±0,01 мм для дакладнай вытворчасці меднага плоскага дроту.

4. Чаму выбіраюць інтэграваную лінію валачэння і пракаткі замест асобных машын?

Інтэграваная лінія па вытворчасці меднага плоскага дроту павышае эфектыўнасць, скарачае апрацоўку матэрыялаў і забяспечвае больш стабільную кансістэнцыю прадукту.
