Фотаэлектрычны стан для пракаткі зварачнай стужкі

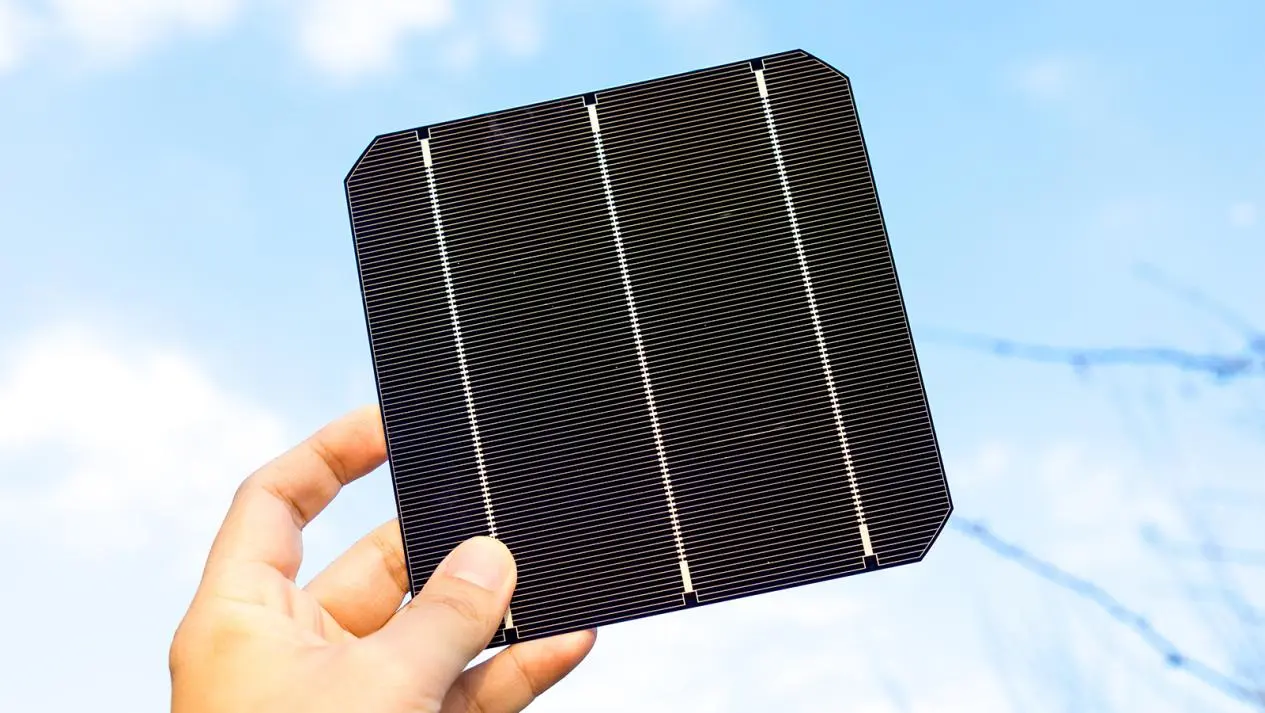

Кітайскі фотаэлектрычны зварачны стан для пракаткі стужкі, выраблены фабрыкай GRM Rolling Mill, - гэта спецыяльны выраб з плоскага дроту, які выкарыстоўваецца для падлучэння сонечных батарэй у фотаэлектрычных модулях. Ён складаецца з меднай падкладкі і павярхоўнага пакрыцця. Медная падкладка - гэта звычайна бескіслародная медзь высокай чысціні або чырвоная медзь Т2 з утрыманнем медзі ≥ 99,99% і праводнасцю ≥ 98%. Ён мае добрую праводнасць і пэўную трываласць, што можа забяспечыць эфектыўную перадачу току.

Адправіць запыт

Апісанне Прадукта

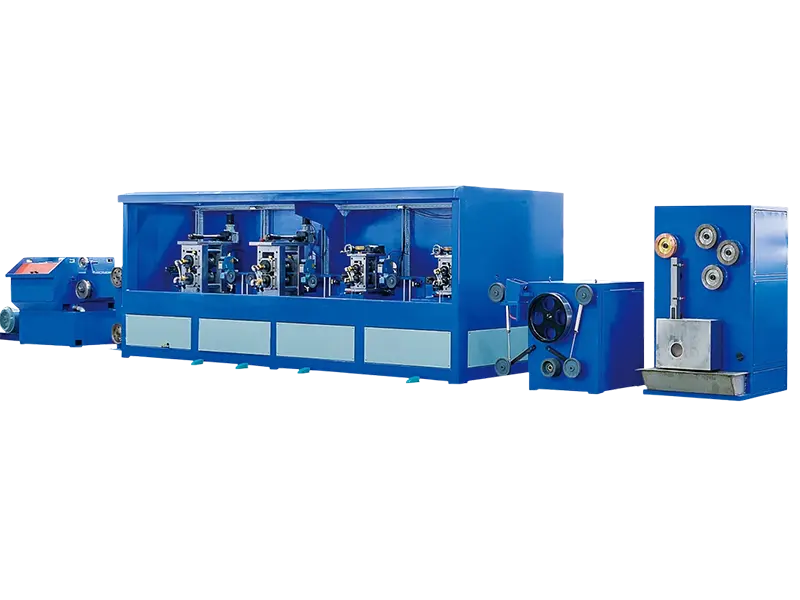

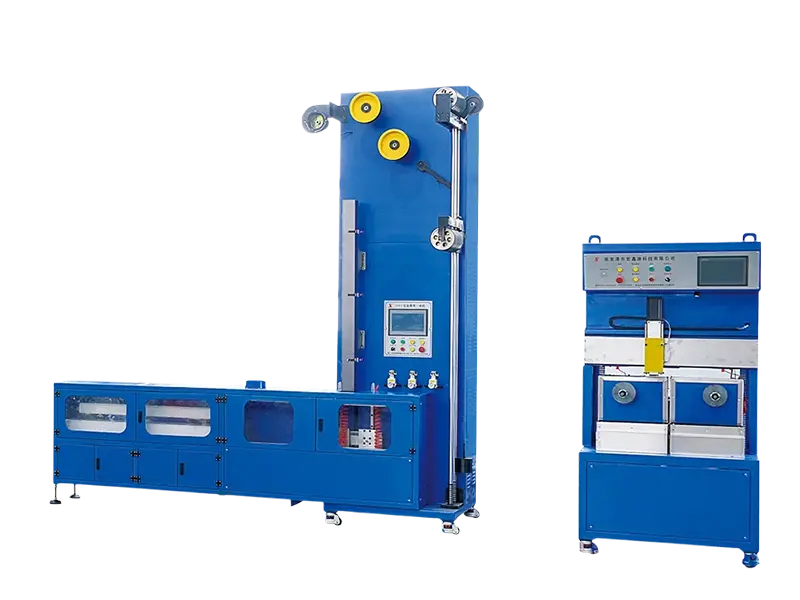

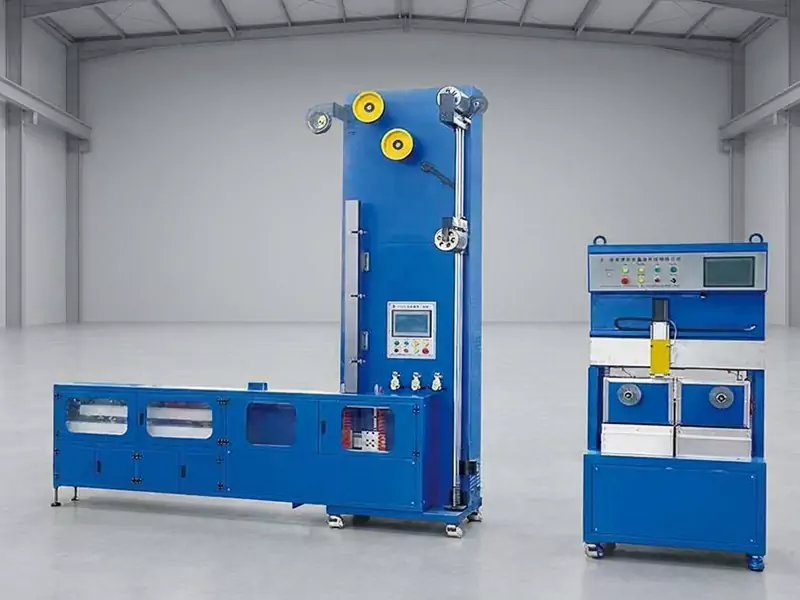

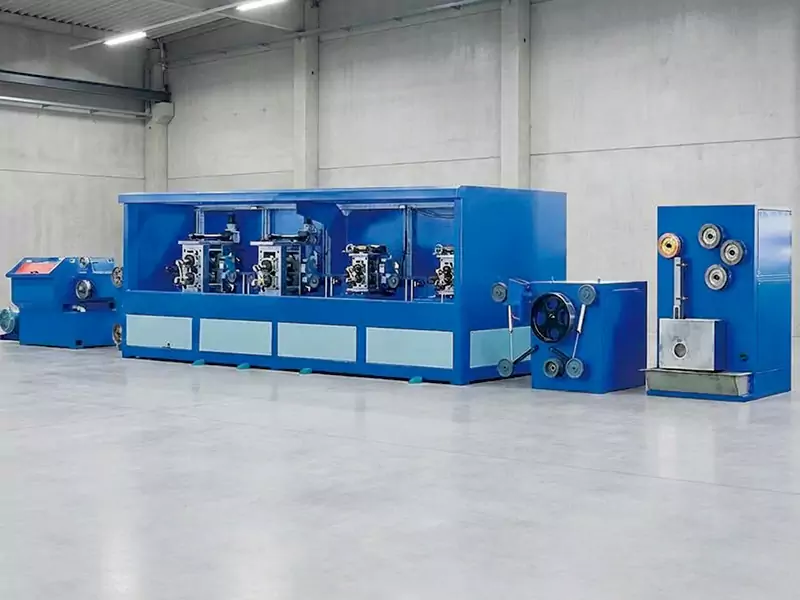

Трывалая інтэграваная машына пастаўшчыка фотаэлектрычнай зварачнай стужкі GRM Rolling Mill, незалежна распрацаваная нашай кампаніяй, з'яўляецца інтэлектуальным абсталяваннем высокага класа, спецыяльна распрацаваным для фотаэлектрычнай прамысловасці. Ён аб'ядноўвае асноўныя функцыянальныя модулі, такія як цалкам аўтаматычная сістэма пракладкі дроту, шматпраходная дакладная пракатка, інтэлектуальны кантроль нацяжэння, бесперапынны адпал і двухстанцыйная намотка.

З'яўляючыся вядучай у галіны высакахуткаснай высокадакладнай інтэграванай машынай для шын, гэта абсталяванне можа рэалізаваць інтэграваную вытворчасць поўнага працэсу ад меднай сыравіны памерам ¢3 мм да гатовай прадукцыі (шырыня 3~8 мм, таўшчыня 0,2~0,45 мм), з максімальнай рабочай хуткасцю 250 м/хв, цалкам адпавядаючы строгім патрабаванням буйнамаштабнай вытворчасці фотаэлектрычных модуляў для высокай эфектыўнасці, высокай дакладнасць і высокая стабільнасць.

Тыповы ход працэсу

1. Працэс пракаткі плоскага дроту (дастасавальна да фотаэлектрычнай інтэграванай машыны для зварачнай стужкі і выпуклай стужкі)

Выцягванне дроту - шматрэжымнае валачэнне дроту - прэцызійнае каландраванне - онлайн-выяўленне і кантроль - аднарэжымнае валачэнне - зачыстка з ЧПУ - высакахуткаснае луджэнне - бесперапынны адпал (абарона азотам) - намотка пастаяннага нацяжэння

Тэхнічныя параметры

PV стужкі прадукты	Параметр	Прамысловасць Стандартны	Іншая кампанія	ГРМ
Стандартнае ўзаемазлучэнне PV Стужка	Таўшчыня пакрыцця	±5 мкм	25±5 мкм	25±3 мкм
	Таўшчыня гатовага вырабу	20,01 мм	20,015 мм	20,01 мм
	Шырыня гатовага вырабу	±0,05 мм	±0,05 мм	±0,05 мм
	Трываласць на разрыў	≥110 Мпа	≥150 МПа	≥170 МПа
	Падаўжэнне	≥15%	≥25%	≥25%
	Мяжа цякучасці	≤70 Мпа	≤70 Мпа	62,68 Мпа
	Выгіб серпа	≤5 мм/м	≤4 мм/м	≤4 мм/м
	Удзельнае супраціўленне	0,30Ω* мм/м 0,30 Ом*	0,02-0,023Ωмм/м 0,02-0,023Ω	0,0230 Ωмм/м 0,0230Ω
	Ўстойлівасць да старэння	-	-	DH2000

Тэхнічныя перавагі

Высокая дакладнасць: допуск ±0,01 мм па таўшчыні, адаптацыя да строгіх стандартаў фотаэлектрычных зварачных палос

Высокая эфектыўнасць: высокая хуткасць пракаткі 250 м/хв, прадастаўляецца высакаякасны фатаэлектрычны стан для пракаткі стужкі.

Адаптацыя некалькіх матэрыялаў: сумяшчальнасць з меддзю, алюмініевым сплавам і г.д., моцная маштабаванасць

Шурпатасць паверхні Ra≤0,2 мкм (зніжае рызыку парэпання батарэі)

Тыповыя вобласці прымянення:

• Фотаэлектрычнае поле: масавая вытворчасць фотаэлектрычных зварачных стужак і шын, якія дапамагаюць кампанентам эфектыўна праводзіць электрычнасць.

• Нестандартная апрацоўка шын спецыяльнай формы (трохкутнага/трапецападобнага перасеку)

• Электронная прамысловасць: высокадакладная апрацоўка плоскіх правадоў, прыдатная для трансфарматараў, індуктараў і іншых кампанентаў

Індывідуальны дызайн і пасляпродажным абслугоўванне

• Індывідуальнае абслугоўванне: такія параметры, як колькасць праходаў, матэрыял прэс-формы і хуткасць выцягвання, можна рэгуляваць у адпаведнасці з канкрэтнымі патрэбамі кліентаў.

• Абнаўленне абсталявання: падтрымка дадання пропускных модуляў на больш познім этапе для задавальнення патрэб пашырэння магутнасці або мадэрнізацыі працэсу.

• Кошт тэхнічнага абслугоўвання: чым больш праходаў, тым вышэй форма і выдаткі на тэхнічнае абслугоўванне, але эфектыўнасць адной апрацоўкі значна павышаецца. Рэкамендуецца разумна выбіраць зыходзячы з маштабаў вытворчасці.

Запрашаем звязацца з намі і даведацца больш пра фатаэлектрычны завод па пракатцы стужкі!
